申請

• 航空宇宙と防衛
• 通信
• エレクトロニクス試験
• 高エネルギー物理学

機能性

• AXIe 計器モジュールのスロット5個
• 組み込みAXIeシステムモジュール
• 高電力,最大300W スロットあたり冷却
• GPS同期とタイムスタンプのオプション
• デジタル化装置 (M9506A-BC1) のオプションの組み込みバックサイドコントローラで,LAN上の安全なSCPI機能を可能にします.

性能特性

• 外部コントローラとシャシを接続し,複数のシャシを相互接続するための配置可能な2ポート Gen 3 PCIeインターフェース (設定に応じて最大16 GB/sのデータレート)
• 3世代 PCIe x16 リンク 各モジュール スロット (最大 16 GB/s データ 速さ)
• 雷^TM 3 インターフェースは,Thunderbolt 搭載のノートPCまたはデスクトップコンピュータへの代替接続を提供します

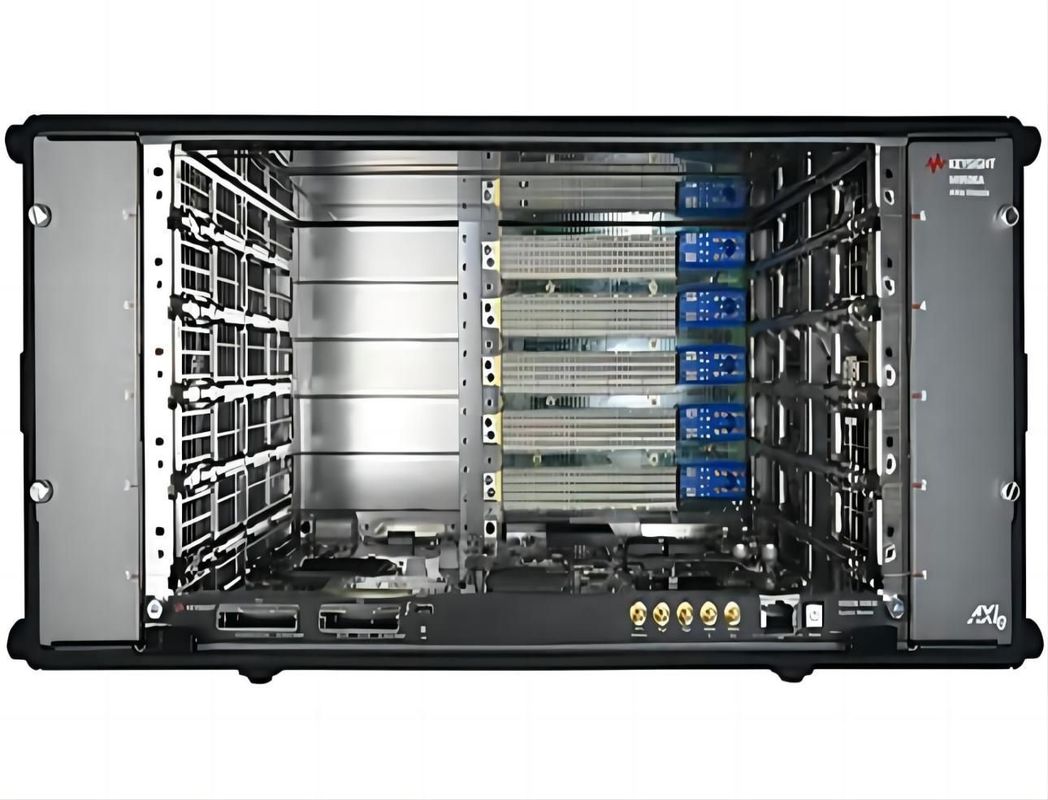

Keysight M9506Aは,高性能AXIe・シャシーであり,要求の高いモジュール式アプリケーションに最適な選択である.シャシーはAXIe 1.0 Rev 3.0 Wide-AXIe仕様に対応している.AXIe 計器モジュールのスロットが5つあります1スロットあたり最大300ワットで,計器スロットを占めない組み込みシステムモジュールを含む.組み込みシステムモジュール (ESM) は,外部のコントローラにシャシーを接続したり,複数のシャシーを使用してシステムを拡張するためのGen 3 x8/x16 PCIe®インターフェースを提供します.スタックスペースを最小限にするために,計器モジュールのスロットは水平に配置されている.このシャシーは新しい冷却設計で利用可能な最も静かなAXIeシャシーである.

M9506A-BC1オプションは,M9506A・シャシの後ろに閉ざされた,楽器グレードの,Linuxベースのコントローラを追加した.これは,高チャネル数デジタル化アプリケーションのセキュリティを強化するために開発された.伝統的なベンチタップの使いやすさと モジュラルのプラットフォームのメリットを組み合わせるシンプルなLAN接続により 狭いスペースで多くのチャンネルを SCPIベースの制御ができます

M9506A-GPSオプションは,前面パネルに外部アンテナポートとともにGPS同期機能を追加します.この時計にロックすることができます 10/100 MHz参照. PPS信号は,I/Oをトリガーするために伝播され,トリガーイベントはタイムスタンプされることができます.また,緯度,経度,高度を含む他のGPS情報も提供されています.
