申請

• 移動可能なアプリケーション (ラックにも搭載できる)

機能性

• AXIe 計器モジュールのスロット2つ
• 組み込みAXIeシステムモジュール
• 高電力,スロットあたり200Wの冷却

性能特性

• 各モジュールスロットへのギガビットLAN接続
• システムコントローラへの2世代PCIe x8インターフェースは,外部コントローラから最大4GB/sのデータ速度を提供します.
• 各モジュールスロットへの第2世代 PCIe x4 リンク (最大 2 GB/s のデータ速度)

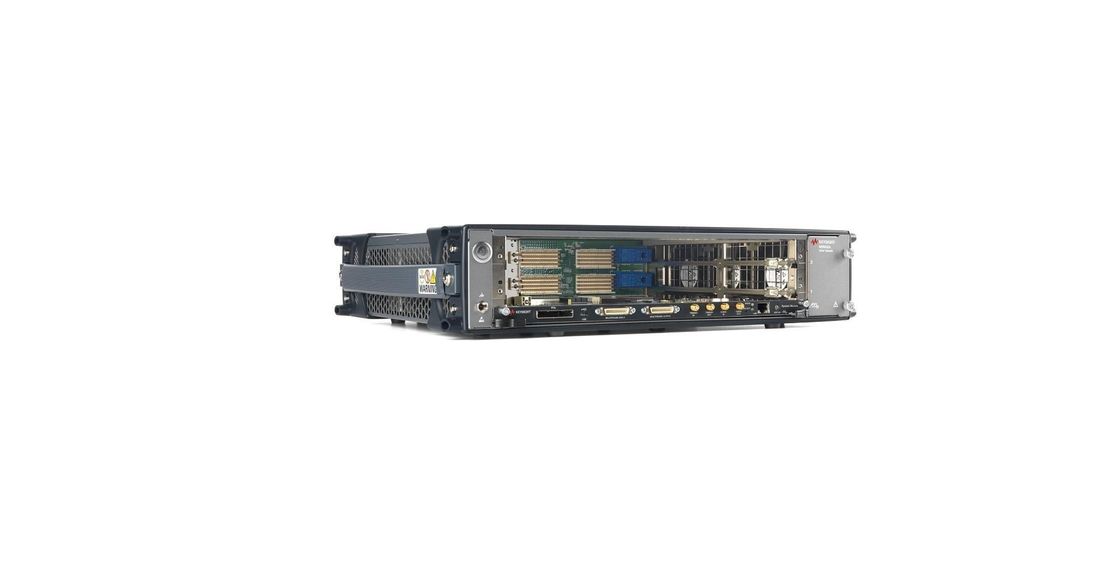

M9502A AXIe・シャシは,AXIe 1.0仕様と完全に互換性がある.インスルーシステムモジュール (ESM) を搭載し,計器スロットを占有していない.このシステムモジュールは,AXIe仕様に含まれるシャシー管理機能を実行します.さらに,外部コンピュータへの接続,外部クロックおよびトリガーコネクタ,およびKeysight専用,シャシー間の同期コネクタのためのPCIおよびLANインターフェースを提供します.M9502Aで実装されたローカルバスは,AXIe仕様によって許される最大62ペアを提供します.M9502Aと M9048A PCIe デスクトップ アダプタを組み合わせて 最大のシステム帯域幅を達成します

M9502Aは,AXIeのより高い性能を必要とする移動可能なアプリケーションに最適です.また,ラックにインストールされ,装置モジュールのスロットがラックスペースを最小化するために水平に配置されていますこの配置と高性能冷却システムは,シャシを2Uのスペースでラックすることができます.M9502Aは,電源と扇風機トレイの両方がシャシがラックに残っている間に取り外せるため,簡単に保守できるように設計されています..
