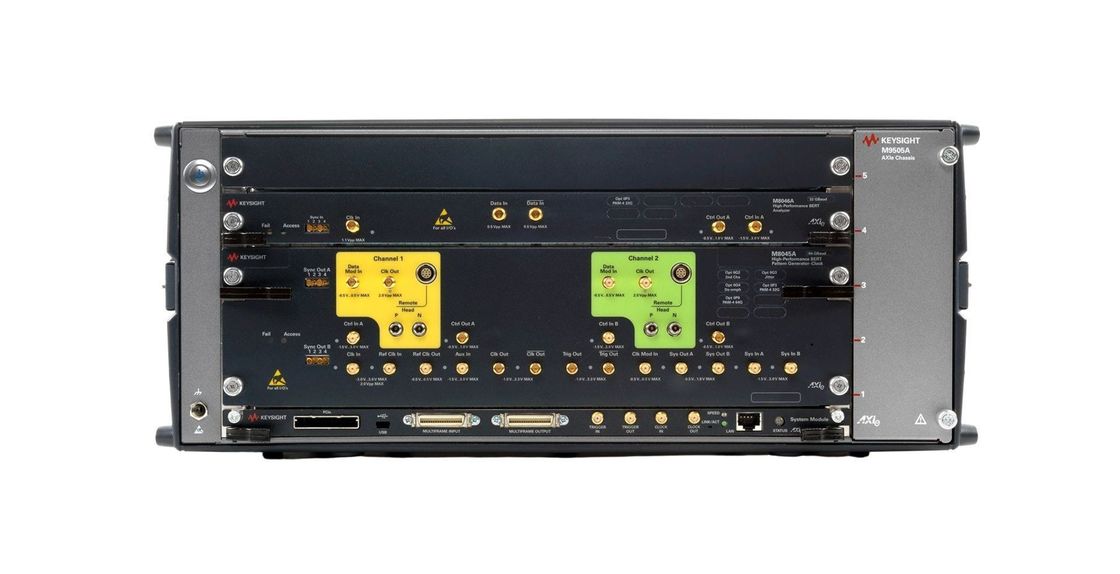

J-BERT M8020A 高性能BERT

高性能のKeysight J-BERT M8020Aは,16または32Gb/sまで動作する単車線および多車線デバイスの迅速かつ正確な受信者の特徴付けを可能にします.

M8020Aは,現在の最高レベルの統合により,テストの設定を簡素化します. さらに,信号条件の自動化校正は,正確で繰り返される測定を保証します.インタラクティブなリンクトレーニングを通じてJ-BERT M8020Aは,デザインの洞察を加速させる.

対象アプリケーション

M8020Aは,チップ,デバイス,ボードの適合性を特徴付け,検証する 研究開発エンジニアやテストエンジニアのために設計されていますシリアル I/O ポートを最大 16 Gb/s と 32 Gb/s にするシステムM8020Aは,PCI Express,USB,MIPI M-PHYTM,SATA/SAS,DisplayPort,SD UHS-II,Fibre Channel,メモリーバス,バックプレーン,リピーターなどの一般的なシリアルバス標準をテストするために使用できます.アクティブ・オプティカルケーブル,Thunderbolt,10 GbE,100 GbE (光学および電気),SFP+,CFP2/4トランシーバー,CEI.

• パターン生成器とエラー検出器のデータ速度は8.5/16 Gb/sまで
• M8062A, 32 Gb/s BERT フロントエンドで32 Gb/sまで拡張可能
• 統合および校正されたジッター注射:RJ,PJ1,PJ2,SJ,BUJ,シナス状干渉 (共通モードと微分モード),SSC (三角形および任意,残留)
• 8タップの脱強調 (ポジティブとネガティブ) 最大20dB
• 損失エミュレーションのための統合および調整可能なISI
• 8GT/sと16GT/sをサポートするSAS-3,USB 3.0/3.1およびPCI Expressのためのインタラクティブなリンクトレーニング
• IEEE 10GBASE-KR,25GBASE-KR,および100GBASE-KR4のためのインタラクティブな TxEQトレーニング
• 組み込みクロックデータ復元と同等化
• M8000 BER シリーズ用の M8070A ソフトウェアとのシステム統合
• BERT/スコープと任意の波形発生器でシームレスな動作
