M8040A で 繰り返し 精確 な 結果

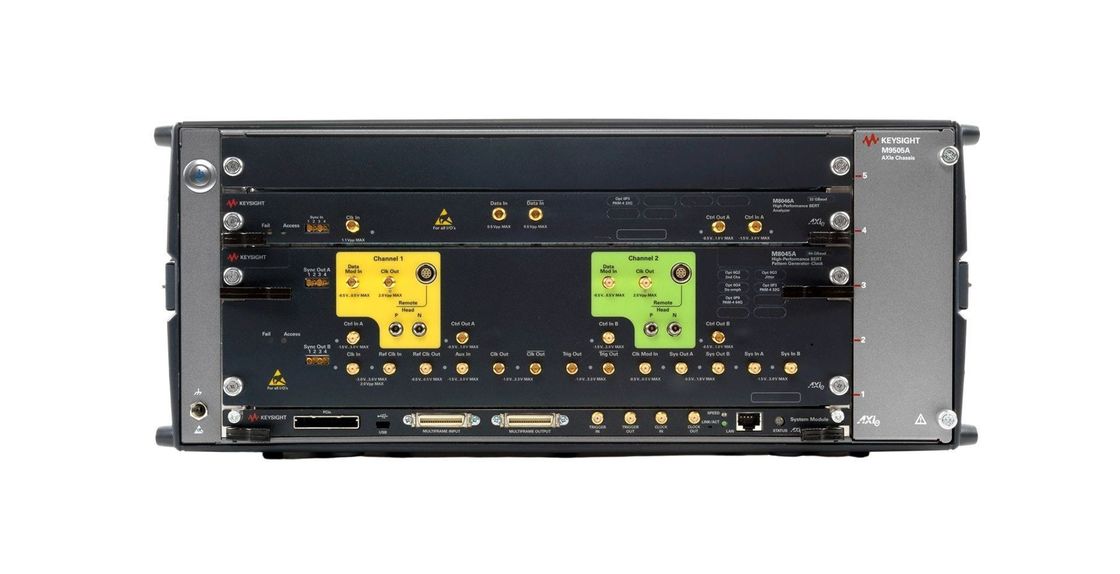

M8040A高性能BERTは,高速移行と低固有ジッターで64GBaudまで清潔なNRZおよびPAM4信号を提供します. M8040Aのリモートヘッドコンセプトは,短い1.85mmのケーブルは,テスト中の装置に近い性能をもたらす損失のチャネルによる信号劣化を最小限に抑える

• 2から64 GBaud の PAM4 信号のデータレート
• リアルタイムで 58 GBaud まで PAM4 の誤り検出を
• 組み込みデエンファシス,分析器の均衡,クロック復元
• 統合・校正式ジッター注射:RJ,PJ1,PJ2,SJ,BUJ,klk/2ジッター
• 攻撃車線を模倣するために,モジュールあたり2つのパターン生成チャネル
• 8 / 16 / 32 / 64 GT/s PCI Express® のインタラクティブなリンクトレーニングと SKP OS フィルタリング
• アルゴリズムPRBS,QPRBS,メモリベースのパターン,パターンシーケンサー
• PAM4,グレーコーディング,FECコーディング,プレコーダーとエラー分布分析
• すべてのオプションとモジュールはアップグレード可能
• デバイスのパフォーマンスマージンを最適化します. デバイスの性能マージンを最適化します.

対象アプリケーション

M8040Aは,チップ,デバイス,トランシーバーモジュール,サブコンポーネント,ボード,サーバー内の 32 GBaud と 64 GBaud までのデータ速度で動作するシリアル I/O ポートを持つシステムコンピュータ,データセンター,通信産業

M8040Aは,PCIe 6.0 / 5.0 / 4などのPAM4とNRZデータフォーマットを使用する多くの人気のあるインターコネクト標準の受信機 (入力) テストに使用できます.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G, CEI-112G, 64G/112G ファイバーチャネル,インフィニバンド-HDR,チップ・ツー・チップ,チップ・ツー・モジュール,バックプレーン,リペーターのための独自のインターフェース,アクティブ・オプティカルケーブル.

M8040A GBaud BERTのパターンジェネレーターは, 32 と 26.5625 GBaud の PAM4 輸出信号をクリーンに提供します.
