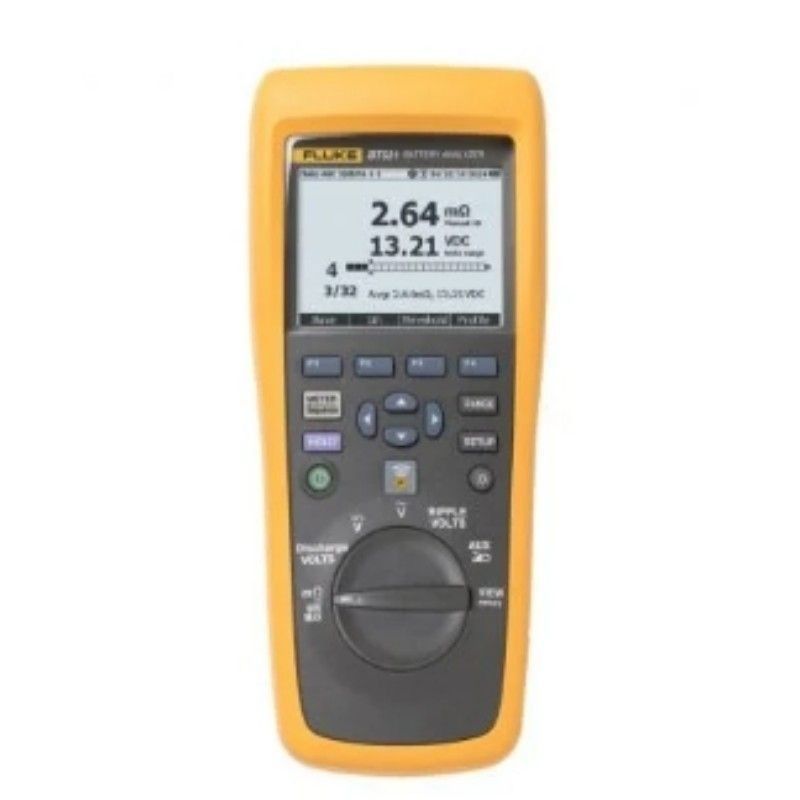

| Fluke 500シリーズ バッテリー分析機 |
| 範囲 | 決議 | 精度 | BT2 医療法 | BT2 農業 | BT2 農業 | BT2 農業 | BT2 医療機関 | |
| バッテリー抵抗 / ベルト抵抗1 | 3mΩ | 0.001 mΩ | 1% + 8 | √ | √ | √ | ||
| 1% +68 | √ | √ | ||||||
| 30mΩ | 0.01 mΩ | 0.8% + 6 | √ | √ | √ | |||
| 0.8%+12 | √ | √ | ||||||
| 300mΩ | 0.1 mΩ | 0.8% + 6 | √ | √ | √ | √ | √ | |
| 3000 mΩ | 1 mΩ | 0.8% + 6 | √ | √ | √ | √ | √ | |
| VDC | 6V | 0.001 V | 0.09% + 5 | √ | √ | √ | √ | √ |
| 60V | 0.01V | 0.09% + 5 | √ | √ | √ | √ | √ | |
| 600V | 0.1 V | 0.09% + 5 | √ | √ | √ | √ | √ | |
| 1000V | 1V | 0.09% + 5 | √ | √ | ||||
| 600V | 0.1 V | 2% + 10 | √ | √ | √ | √ | √ | |
| 周波数 (VACとAACで表示される)2 | 500 Hz | 0.1 Hz | 0. 5% + 8 | √ | √ | √ | √ | √ |
| AC電圧の波紋 (最大20KHz) | 600 mV | 0.1 mV | 3% + 20 | √ | √ | √ | √ | √ |
| 6000mV | 1mV | 3% + 10 | √ | √ | √ | √ | √ | |
| ADC/AAC (Fluke i410付属装置付き) | 400A | 1A | 3. 5% + 2 | √ | √ | |||
| 温度 | 0°Cから60°C | 1°C | 2°C (4°F) | √ | √ | |||
| メーターモード | 時刻印付きの各測定位置の999の記録 | |||||||
| シーケンスモード | 最大100のプロファイルと100のプロファイルテンプレート (各プロファイルには最大450のバッテリーが保存されます) | |||||||
| 1測定はAC注入方法に基づいています.注入された源信号は<100mA,1kHzです. 2トリガーレベル VAC: 10mV,AAC: 10A | ||||||||
| 測定モード | BT2 医療法 | BT2 農業 | BT2 農業 | |||||
| 抵抗 (mΩ) | √ | √ | √ | |||||
| バッテリーの電圧 | √ | √ | √ | |||||
| DC電圧 | √ | √ | √ | |||||
| 電圧 AC 周波数 (Hz) | √ | √ | √ | |||||
| リップルボルト | √ | √ | √ | |||||
| 負電池柱の温度 (BTL21直線探査機を使用) | √ | |||||||
| 直流と交流電流 (および周波数) | √ | |||||||
| DMMモード | √ | √ | √ | |||||
| シーケンスモード | √ | √ | √ | |||||
| 放出測定モード | √ | √ | √ | |||||
| 自動測定保存 | √ | √ | √ | |||||
| 無線通信 | √ | |||||||
| メモリ表示 | √ | √ | √ | |||||
| 一般仕様 - バッテリー分析機 | ||||||||
| サイズ (H x W x D) | 22 x 10.3 x 5.8cm (9 x 4 x 2インチ) | |||||||
| 体重 | 850g (1.9lb) | |||||||
| 画面の寸法 | 7.7 x 5.6cm (3 x 2.2インチ) | |||||||
| インターフェース | USB ミニ | |||||||
| 保証 | 3年 | |||||||
| 一般仕様 - BTL20ANG 角度測定探査機 | ||||||||
| 長角探査機 (全長) | 242.2cm (95.38インチ) | |||||||
| 短角探査機 (全長) | 216.8cm (85.38インチ) | |||||||
| 全体のスパン (コイルをリラックス) | 10.1cm (4インチ) | |||||||
| 総最大跨度 (コイル延長) | 109.2cm (43インチ) | |||||||
| BTL20ANG 探査機の先角 | 平面から20度 | |||||||
| 環境仕様 | ||||||||
| 動作温度 | 0°Cから40°C | |||||||
| 保存温度 | -20°Cから50°C | |||||||
| リチウムイオン電池の充電温度 | 0°Cから40°C | |||||||
| 動作湿度 | 凝縮しない (10°C) | |||||||
| ≤ 80% RH (10°Cから30°C) | ||||||||
| ≤ 75% RH (30°Cから40°C) | ||||||||
| 操縦高度 | 海面から2000メートル | |||||||
| 貯蔵高度 | 海面から12,000メートル | |||||||
| IP 評価 | IP40 | |||||||
| ラジオ | FCCクラスA | |||||||
| 振動に関する要件 | MIL-PRF-28800F:クラス2 | |||||||
| 落下試験要件 | 1メートル | |||||||
| 温度係数 | 28°C以上または18°C未満の各度Cに対して指定精度0.1xを追加する | |||||||
| 安全性の遵守 | 600V CATIII | |||||||
| EMC | IEC 61326 | |||||||
| ROHS | 中国,ヨーロッパ | |||||||
| 保護クラス2 | 汚染度II | |||||||
| バッテリーの適合性 | UN383 | |||||||
| UL2054 | ||||||||
| IEC62133 | ||||||||
| IEC68-2-26,25 G,および29 単位で 2 G | ||||||||
