シンクロ化

• 6つのM8190AA AWGモジュールまたは複雑な信号シナリオのための12つの独立したチャンネルまで
• 最大4つのM8051Aと1つのM8041A BERTモジュールまたは10つの独立したチャンネル

測定を繰り返すための正確な調整

• 1つのトリガー入力で最大6つのM8190Aモジュール,または決定的遅延を持つ4つのM8051Aモジュールと1つのM8041Aモジュールをトリガーすることができます.
• 試料採取速度に関係なく任意の2つのチャネル間での 2ps の偏差重複性
• 任意の2つのチャンネル間での偏差解像度50 fs

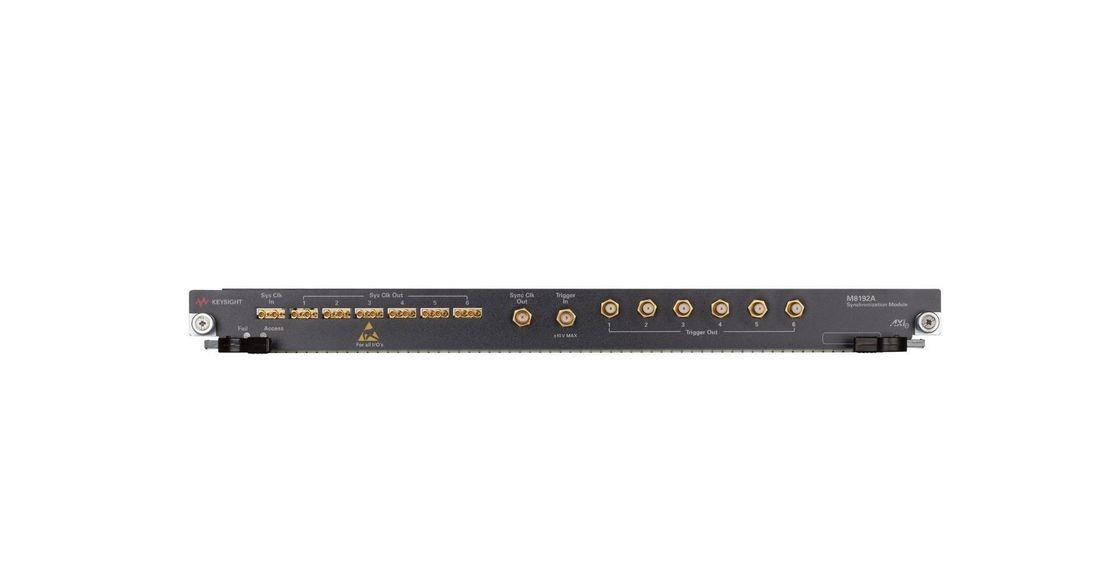

1 U AXIe モジュール 高ポート密度

複雑なテストでは,複数の波形を並列で再生する必要がある (例えば,マルチエミッターテスト).M8192A同期モジュールは,エンジニアが最大12のM8190Aチャンネルを同期できるようにし,標準AXIeフレームに収まります.
M8192A同期モジュールは,PCI Expressのような高速デジタルバスのテストもサポートします.^®.
M8051AとM8041A BERTモジュールを並行して最大10レーンまでテストすることで試験効率を高めることができます.これらのレーンをM8192Aモジュールで同期することができます.

典型的な用途:

• 6つのI/Qペアまで I/Q信号生成
• 12 IF / RF 信号までを持つ相一致多チャンネル IF / RF 発電
• PCI エクスプレスなどの多レーンシリアルアプリケーション^®
• 物理学
• MIMO アプリケーション

追加情報

M8190Sマルチチャネル任意波形発生システムとしても利用可能. 2つのマルチチャネル選択が利用可能.

4チャネルシステム: 1つのM9505A5スロットAXIeシャシー (M8190S-B04) と1つのM8192A同期モジュールと2つのM8190AA AWGモジュールで構成され,必要な数のクロックとトリガーケーブルを含む

8チャネルシステム: 2つのM9505A5スロットAXIeシャシー (M8190S-B08) と1つのM8192A同期モジュールと4つのM8190AAWGモジュールで構成され,必要な数のクロックとトリガーケーブルを含む
