• 機密装置と電源モジュールの広帯域 (SiC,GaN) の電源半導体動的特性の信頼性のある,繰り返し測定.
• 測定された特徴には,オン,オフ,スイッチ,リバースリカバリー,ゲートチャージ,その他も含まれます.
• 電力モジュールの高端装置を測定するためのTrue Pulse孤立探査機.
• 溶接なしで 繰り返し信頼性の高い結果を得るため
• DUTとユーザの両方にとって安全な試験環境
• 調整可能で拡張可能でアップグレード可能で モジュラルのプラットフォームで すべての電源装置のテストが可能になります

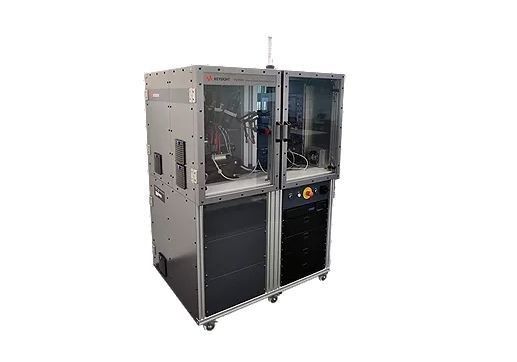

標準的な測定ソリューションとして,PD1550Aは,幅広く半導体電源モジュールの信頼性があり,繰り返すことができる測定を提供します.プラットフォームは,ユーザーの安全とシステムの測定ハードウェアの保護を保証します繰り返し可靠なダブルパルステスト (DPT) の結果を保証する能力は,Keysightの80年以上の測定科学の専門知識に基づいています.顧客と標準化機関と PD1500Aで密接に協力して得た経験, Keysightは現在,WBG電源モジュールの動的特徴付けの課題を克服する顧客を支援しています.例として,高周波テスト (ギガヘルツ範囲) の革新,低リーク (フェムトアンペア範囲)動力電源半導体特徴付けの課題を克服するのに,Keysightはユニークに配置されています.

PD1550Aには,探査機補償,オフセット調整,偏差調整,および共通モードノイズ拒絶などの標準的な高度測定技術が含まれています.これらの技術は,革新的な測定トポロジーとレイアウトの中で利用されています.このシステムのために,システムゲインとオフセットエラーを修正する半自動校正ルーチン (AutoCal) が特別に開発されました.システムでは,現在のシャントで誘導性寄生虫を補償するために,de-埋め込み技術も使用します. True Pulse Isolate Probe 技術は高面Vgsの正確な測定と溶接式接触技術により,大きなコンタクトパッドを溶接する必要なく,繰り返し信頼できる測定が可能になります..

共同電子装置工学評議会 (JEDEC) は,マイクロ電子機器産業のためのオープン標準と出版物開発の世界的リーダーです.JEDEC委員会は,幅広い技術のための標準の開発において業界をリードしています.

JEDEC委員会:JC-70 ワイドバンドギャップ パワー電子変換半導体
JEDEC規格は,電力半導体産業のためのWBG規格を提供する必要性を認識しました. 2017年9月,JC70 ワイドバンドギャップ パワー電子変換半導体委員会が,GAN JC70の両方のために形成されました.1およびSiC JC-70.2 各セクションには,信頼性及び資格手続き,データシートの要素及びパラメータ,および試験及び特徴付け方法に焦点を当てた3つの作業グループがある.

Keysightはこれらの標準の開発に積極的に参加しています.

JEDECがWBGデバイスのダイナミックテストを定義し続けると,いくつかの標準化テストが出現し始めています. Keysight PD1500A DPTは以下の主要なパフォーマンスパラメータを決定します:

• オンする特性
• 切断特性
• ダイナミックオン抵抗
• 動的電流と電圧
• 切り替え特性
