あなたの回路が初めて動作することを保証する完全な電源装置の特徴

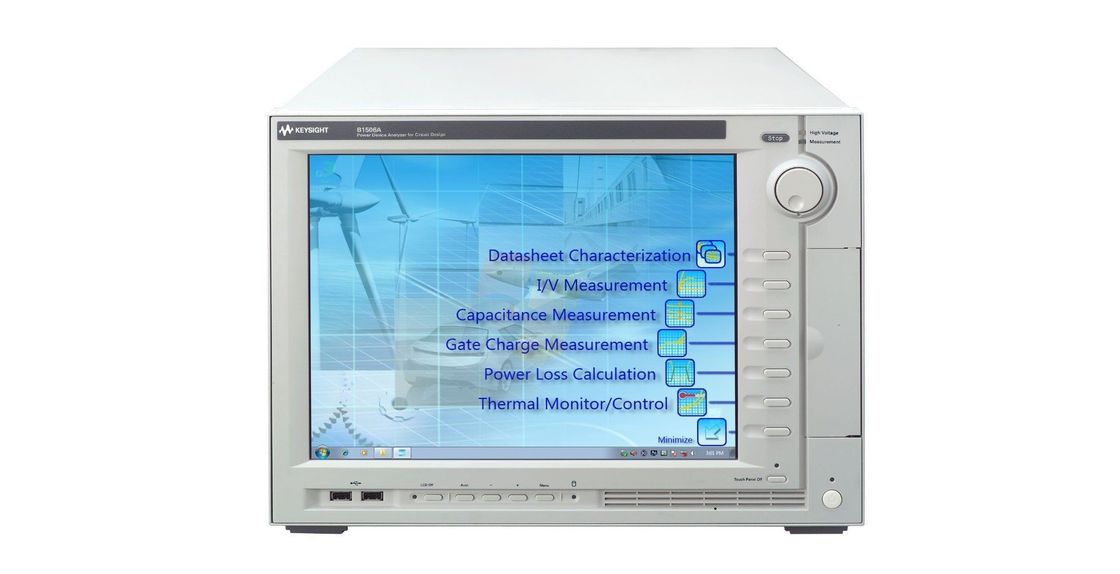

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applications障害電圧やオンレジスタンスなどのIVパラメータを含む,幅広い動作条件下ですべての関連デバイスパラメータを評価することができます.そして3つの端末FET容量B1506A電源装置分析機/回路設計用の曲線トレーサは,すべての曲線トレーサ能力を満たし,超えています.

B1506A 共通の特徴

• 3kV/1500Aまで,広い範囲で動作する
• 全自動高速熱試験 -50 °C から +250 °C
• 自動電源装置 (半導体および部品) のデータシート作成
• データ損失を防ぐための自動記録機能

B1506A IV パッケージの特徴

• パッケージとオン・ウェーファーの両方のデバイスのための完全に自動化された高速IV測定 (Ron,BV,Leakage,Vth,Vsatなど)
• IVパルス幅が狭い (10 μs まで) デバイスの実際の性能を明らかにするためにデバイスの自己加熱を防止する
• オシロスコープビュー (タイムドメインビュー) 精密な測定のために実際の電圧/電流のパルス波形をモニタリングする
• CVとQgを追加し,電流範囲を20Aから500A,1500Aに拡大するためのスケーラブル構成

B1506A 完全なパッケージの特徴

• IV パッケージのすべての特徴
• パッケージ装置のトランジスタの入力,出力,逆転送容量 (Ciss,Coss,Crs,Cies,Coes,Cres) とゲート抵抗 (Rg) を3kVで測定する
• パッケージ装置のゲートチャージ曲線 (Qg) の測定
• 電源損失 (電流,駆動,切り替え損失) の計算

B1506Aは,幅広い電圧と電流範囲 (3kVと1500A) を含む,実際の回路動作条件下で標準に合わないデバイスを識別するのに役立つ幅広い機能を持っています.温度測定範囲が広い (-50°C~+250°C),高速パルス能力,Sub-nAレベルの電流測定解像度独自のソフトウェアインターフェースは,ユーザーに慣れたデバイスデータシート形式を提示し,正式な訓練を受けずにデバイスの特徴を簡単にします試験装置内の統合式スイッチ回路は,完全に自動化された試験をサポートします.高電圧と高電流の試験,IVおよびCV測定の間で自動的に切り替える能力.

さらに,ユニークなプラグイン式デバイス 試験装置のソケットアダプタがケーブル接続やその他の人間によるエラーを排除します.B1506Aは,熱特徴付けの完全な自動化もサポートしていますこれは,統合された熱流制御または熱プレートを通じて達成できます.DUTがB1506Aの測定リソースに近いので,温度室に繋がるケーブルの延長で生じる大きな寄生虫は存在しない.

そのため,振動のない高電流は低温と高温の両方で1500Aまで正確に評価できます.B1506Aの機能は,最終製品の価値を最大化し,製品開発サイクルを加速することで,パワー電子回路設計に革命をもたらします.

IV パッケージ (H20,H50,H70) の価格は 従来の曲線トレーサと比べて高く,B1506Aではさらに高度な機能が提供されます.B1506A IV パッケージ (H20H50,H70) で電流範囲を拡大するか,CV/Qg測定能力を追加するか (H21,H51,H71オプション)

B1506A IV パッケージ

• B1506A-H20 20 A / 3 kV IV 測定
• B1506A-H50 500 A / 3 kV IV 測定
• B1506A-H70 1500 A / 3 kV IV 測定

B1506A 完全なパッケージ

• B1506A-H21 20 A / 3 kV IV,C-V とゲート電荷の測定
• B1506A-H51 500 A / 3 kV IV,C-V とゲート電荷の測定
• B1506A-H71 1500 A / 3 kV IV,C-V とゲート電荷の測定
