電流・電圧測定能力

• 精度と精度の測定範囲は0.1fA~1Aと0.5μV~200V
• スポット・スウィープ測定能力
• パルススポットとスウィープ測定,少なくとも500μsのパルス幅
• ASU (atto-sense and switch unit) は,0.1fAの測定解像度とSMU/AUX経路の切り替えを提供するためにHRSMUで使用できます.

EasyEXPERTグループ+ソフトウェア

• 特徴付け環境は,ユーザーのPCで利用できます
• キーボードとマウスの操作による直感的なGUIベースの操作
• 迅速な設定と測定実行のための複数の測定モード (アプリケーションテスト,クラシックテスト,迅速テスト)
• グラフィック表示,自動分析機能,Excelへのデータ生成,分析とレポートのための画像

E5270B ハードウェア

• 構成可能でアップグレード可能な計測モジュール 最大8スロット
• 高解像度SMU (HRSMU),中功率SMU (MPSMU),高功率SMU (HPSMU) は設定可能なSMU選択のために利用できます.オプションのASUはHRSMUによってサポートされています.
• 高解像度および高速アナログからデジタル変換器 (ADC) がすべてのモジュールに搭載されている
• メインフレームのアクティブ・グラウンド・ユニット (GNDU) で 0 V を強制し,電流を 4 A まで低下させる

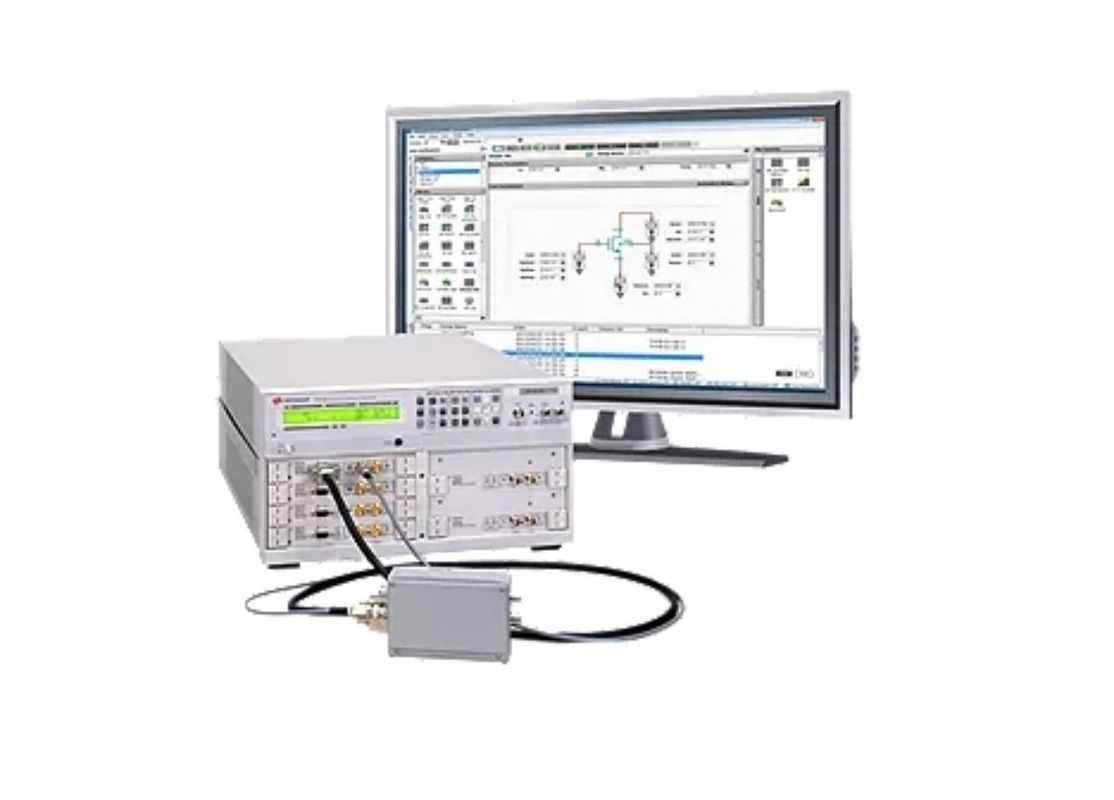

Keysight E5270B Precision IV Analyzerは,幅広い材料や装置の電流・電圧特性に関する完全なソリューションです.E5270Bは,電圧/電流の供給と電圧/電流の測定のための複数のSMU (ソース/モニターユニット) をサポートし,クラスの最高の電流測定性能は0以下です..1 fA モジュール式アーキテクチャにより,SMUモジュールを8つのスロットで構成またはアップグレードすることができます. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisSMUの汎用的な測定機能とGUIベースの特徴付けソフトウェアの強力な統合により,E5270Bはデバイス,材料の特徴付けと評価のための最良のソリューションとなっています,半導体,アクティブ・パシブ・コンポーネント,または,妥協のない測定信頼性と効率性を持つ,実質的に他のあらゆる種類の電子装置.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace)価値ある情報が失われず,測定が後日繰り返されるようにします.これらの汎用的な機能で電流電圧の特徴付けのための完全なソリューションを提供します.

E5270Bは,分析器として使用されるほか,ラックとストックテストシステムのためのシステムコンポーネントSMUとして利用可能である.それは,電流・電圧の測定のためのクラスの中でスケーラビリティと最高測定精度を提供します強力な測定機能をサポートする FLEX コマンドセットで遠隔操作できます
