電流・電圧測定能力

• 5pA - 1A と 100μV - 200V の正確な測定範囲
• スポット・スウィープ測定能力
• パルススポットとスウィープ測定,少なくとも500μsのパルス幅

EasyEXPERTグループ+ソフトウェア

• 特徴付け環境は,ユーザーのPCで利用できます
• キーボードとマウスの操作による直感的なGUIベースの操作
• 迅速な設定と測定実行のための複数の測定モード (アプリケーションテスト,クラシックテスト,迅速テスト)
• グラフィック表示,自動分析機能,Excelへのデータ生成,分析とレポートのための画像

E5260A ハードウェア

• 構成可能でアップグレード可能な計測モジュール 最大8スロット
• 中等電力SMU (MPSMU) と高電力SMU (HPSMU) は,構成可能なSMU選択のために利用できます.
• 高速アナログからデジタル変換器 (ADC) が利用可能である.
• メインフレームのアクティブ・グラウンド・ユニット (GNDU) で 0 V を強制し,電流を 4 A まで低下させる

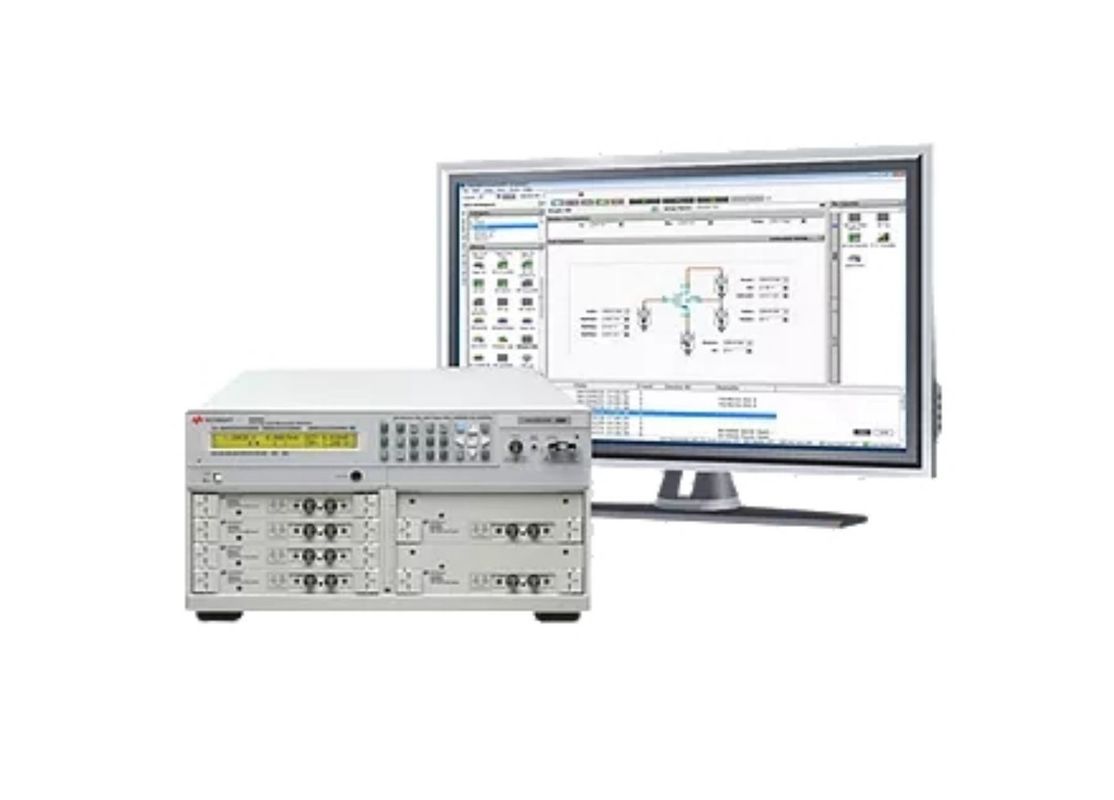

Keysight E5260A IV 解析機は,幅広い材料と装置の電流電圧特性に関する完全なソリューションです.E5260Aは,電圧/電流の供給と電圧/電流の測定のための複数のSMU (ソース/モニターユニット) をサポートし,クラス最高の電流測定性能が5pA以下です.. モジュール構造により,SMUモジュールを8つのスロットで構成またはアップグレードできます. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisSMUの汎用的な測定機能とGUIベースの特徴付けソフトウェアの強力な統合により,E5260Aはデバイス,材料の特徴付けと評価のための最良のソリューションとなっています,半導体,アクティブ・パシブ・コンポーネント,または,妥協のない測定信頼性と効率性を持つ,実質的に他のあらゆる種類の電子装置.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace)価値ある情報が失われず,測定が後日繰り返されるようにします.これらの汎用的な機能で電流電圧の特徴付けのための完全なソリューションを提供します.

E5260Aは,分析器として使用するだけでなく,ラックおよびストックテストシステムのためのシステムコンポーネントSMUとして利用可能.電流電圧測定のための拡張性および高出力を提供します.強力な測定機能をサポートするFLEXコマンドセットによって遠隔操作することができます.
