E4991b インペデンス分析器,1MHzから500MHz/1GHz/3GHz

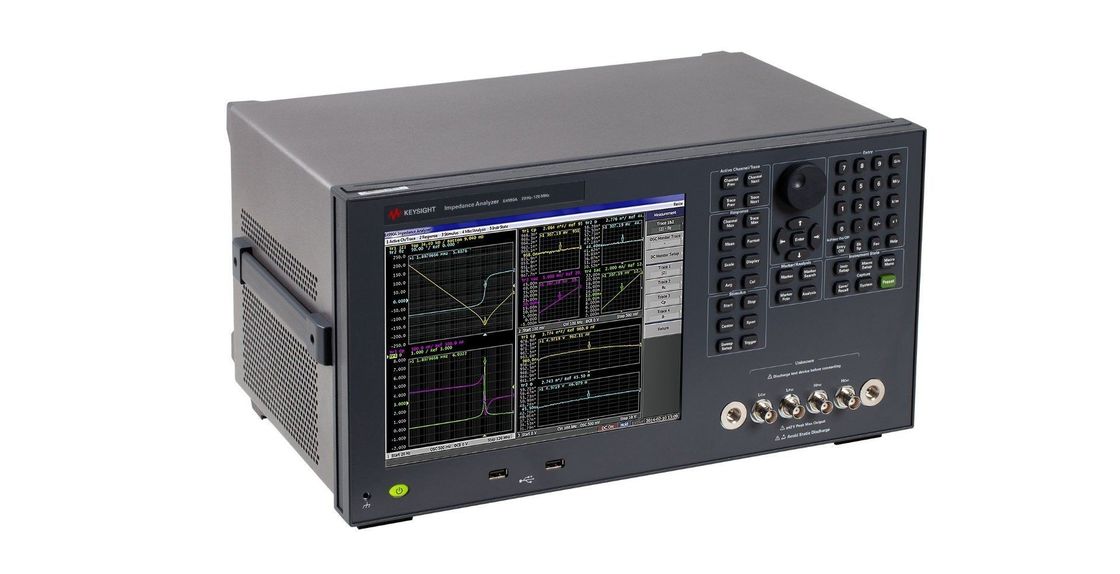

E4991B インペデンス分析器 1 MHz - 3 GHz

Keysight E4991Bインペデンス分析機は,電子部品,半導体装置,材料の特徴付けと評価のための完璧なソリューションです.

• 3つの拡張可能な周波数オプション: 1MHzから500MHz/1GHz/3GHz
• 基本精度 ±0.65%と 120m オメガから 52k オメガインピーダンスの範囲 (10%の測定精度範囲)
• 測定パラメータ:Z,Y,T,R,X,G,B,L,C,D,Q,G,X,Y,T,VAC,Iac,Vdc¹, イド¹ (オプション 001 が 必要)
• 内蔵DCバイアス (オプション001):0Vから±40V,0Aから±100mA
• タッチスクリーン付き10.4インチカラーLCDで4チャンネル&4トラス
• データ解析機能: 相当回路解析,限界線試験
• ダイレクト/磁性材料の測定 (オプション002): 測定する, εr', εr'', tanδ(ε), 測定する, μr', μr'', tanδ(μ)
• 温度特性測定 (オプション007) と信頼性の高いウエファー上の測定 (オプション010)

材料の測定オプションは,温度特性分析能力 (オプション007) と,容量と透透性の直接読み込み機能 (オプション002) を提供する.

探査ステーション接続キット (オプション010) は,最大3GHzのオン・ウェーファーまたはマイクロコンポーネントのインペダンス測定の正確なソリューションを提供します.

E4991Bは,測定を単純かつ信頼性の高いものにするために設計された様々な試験用アクセサリーをサポートします.

電子部品,半導体装置,材料の特徴付けと評価のための理想的なソリューションです.

材料の測定については,E4991BはN1500A-005材料の測定パッケージと連携し,設定装置から報告生成まで,測定を容易にする (最大1GHz).
