4 Gb/s までの状態モードと 10 GHz タイムモードのオプション

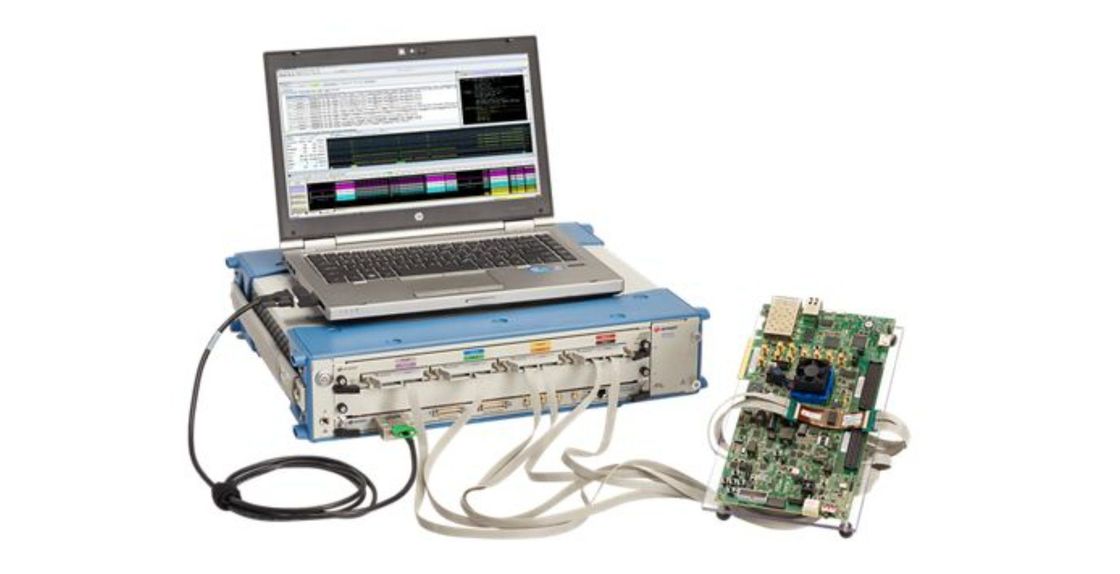

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. U4164A論理分析機モジュールは,次のユニークな機能を提供し,測定を行い,他の論理分析機で利用できない洞察のレベルを達成することができます.

U4164A論理分析機モジュールは,四つのサンプル状態モードと10 GHzの四分の一チャンネルタイミングモードの2つの動作モードを有する.クアッドサンプルの状態モードは,各入力点の単一の探査点から独立して調整された2つの限界値で4つの異なるサンプルの位置を達成します..

クアッドサンプルの状態モードは,DDR4,DDR5,LPDDR4などの高速データ信号を検知するために,より少ないスペースが必要であることを意味します.読み書きデータと 2 以上のデータ速度の上昇/減少エッジサンプルを分離する異なるサンプル位置を必要とする LPDDR5.5Gb/s.四分の一チャンネル (10GHz) のタイミングモードでは,入力ごとに最大1.6Gbのサンプルが提供されます.新しい動作モードに加えて,U4164A論理分析機モジュールは,高速デジタルおよびDDR/LPDDRメモリ設計技術者が,システムオンとデバッグを加速させるのに役立つ複数の新しい機能を含んでいます.U4164Aは,タイミングモードのデスクイブ制御, 双面サンプル状態モードのダブルスローズル, 騒音への状態モードの感度を調整するためのクロックヒステレシス制御,そして業界で最も深いメモリ深さのオプション (400 Mb フルチャネル)半チャンネルでは800 Mb,半チャンネルでは1.6 Gb).

U4164Aの痕跡を 把握するために the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5LPDDR / 1 / 2 / 3 / 4 / 5 と ONFi (Open NAND Flash インターフェース) のメモリ分析と共犯者検証.
